 | L4NJ安全光幕 |
| 双向进出料检测安全光幕
|
| 产品选型 |
产品名称 | 产品类型 | 高度 | 检测方向 |
双向进出料检测安全光幕 | LS4-30-0900-A1-B2 | 900mm | 双向 |
双向进出料检测安全光幕 | LS4-30-1200-A1-B2 | 1200mm | 双向 |
说明 | |||
| 功能说明 |
· 码垛机与缠绕机双向进入检测 · 可识别托盘与物体 · 当人员闯入时，根据人的不规则及速度判定条件进行停机报警 · 产品可选择有单向及双向进出选择 |  |

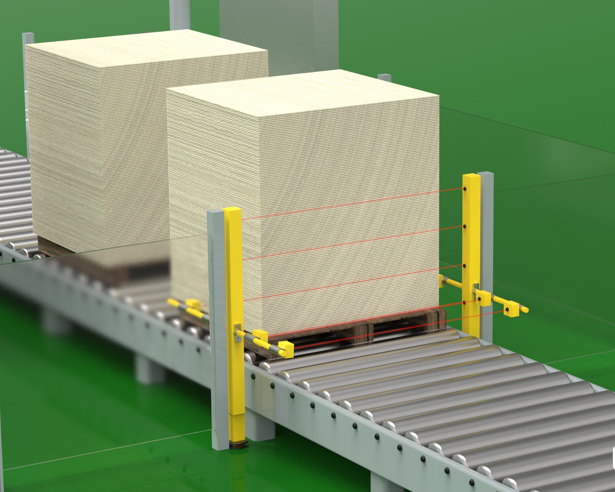

| 双向进出料检测安全光幕 |
| · 为什么需要Multing？人员可通过货物进出敞口闯入机器危险运行区域从而造成机械伤害，而货物可顺利通过而不用停机（光幕只能用来感应货物，而不是托盘）。参考标准IEC 62046，ISO13849和IEC61496. · 四组传感器（水平两侧） · 安全光幕（中间垂直安装） · 通过顺序检测托盘物料或AGV小车进 |
| 行业应用 |

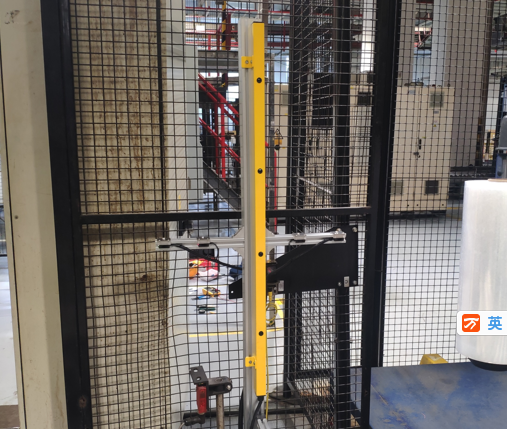

· 自动化生产流水线 · 码垛机行业 · 食品包装线行业 · 仓储行业 · AGV进出料口 |  |
| 接线说明 |
| Multing情形：货物从危险区域内进/出来（双传感器L型布置） | |
LHS 安 全 模 块 的 连 接 方 式 |  |
| 时序逻辑说明 |
时序逻辑： · A:传感器1阻挡输出OFF · B:传感器2阻挡输出OFF · C:传感器1和传感器2同时阻挡，安全光栅Muting屏蔽 · D:传感器1无阻挡输出ON · E:传感器2无阻挡输出ON · F:安全光栅恢复正常 |
| 技术参数 |
执行标准 | GB/T 19436.1;GB/T 19436.2;GB 4583-2007;IEC 61496-1; IEC 61496-2 | ||
安全类别 | |||
安全等级 | Type 4 Cat.4 ple | ||
DCavg | 99% | ||
CCF | 100 | ||
MTTFD/PFHD | (见KS06G型安全光栅规格表) | ||
光学特征 | |||
检测光源 | 红外LED（中心波长940mm） | ||
检测高度 | 光轴间距X (光束数-1) | ||
EAA | 满足IEC61496-2要求，检测距离在3m以上时，EAA<2.5° | ||
环境特征 | |||
环境温度 | 工作 | -10℃~55℃（无结霜及凝雾） | |
储存 | -40℃~70℃ | ||
环境湿度 | 工作 | 36%RH~85%RH | |
储存 | 36%RH~95%RH | ||
抗光干扰 | 白炽光源 | 3000 Lux | |
荧光光源 | 3000 Lux | ||
太阳光源 | 10000 Lux | ||
EMC | EMS | 符合GB/Tl9436-l和GB4584-2007中对四级安全光器的要求 | |
EMI | 符合EN61326-l和EN55011中对工业现场的电磁辐射要求 | ||
抗振能力 | 频率10Hz~55Hz; 振幅： 0.35土0.05 mm;扫描次数：三轴，每轴20次 | ||
抗冲击能力 | 加速度10g; 脉冲持续时间：16 ms;碰撞次数：三轴，每轴1000土10次 | ||
防护等级 | IP65 | ||
外形尺寸 | 52×36×Jmm (J为发射器／接收器长度） | ||
电气特征 | |||
电源电压 | DC24V土10% | ||
消耗电流 | 发射器 | ≤300mA | |
接收器 | ≤lOOmA (无负载） | ||
响应时间 | ＜18ms | ||
输出特征 | NPN输出 | NPN晶体管输出X2 (通光时ON)、负载电流300mA以下，残留电压3V以下（排除导线延长的影响） | |
PNP输出 | PNP晶体管输出X2 (通光时ON)、负载电流300mA以下，残留电压3V以下（排除导线延PNP输出长的影响） | ||
传感器 | 4组 | 普通光电传感器 | |
| 安全光幕选型表 |
|
|
| ||
选 型 标 准 | 型号 | L4NJ | LS300 | LS4-30-AB |
安全等级 | 安全等级 4级 GB/T 19436 IEC 61496 | 安全等级 4级 GB/T 19436 IEC 61496 | 安全等级 4级 GB/T 19436 IEC 61496 | |
安全类别 | Type 4 Cat.4 PL e DC avg 99% CCF 100 MTTF d ≧40年 | Type 4 Cat.4 PL e DC avg 99% CCF 100 MTTF d ≧40年 | Type 4 Cat.4 PL e DC avg 99% CCF 100 MTTF d ≧40年 | |
有效距离 | 0.5-6米 | 0.5-6米 | 0.5-6米 | |
防护高度 | 245-1500mm | 245-1500mm | 245-1500mm | |
分辩率 | 20mm/40mm | 300mm | 300mm | |
光束间距 | 20mm | 300mm | 300mm | |
响应时间 | <18ms | <18ms | <18ms | |
电源 | 24VDC | 24VDC | 24VDC | |
输入 输出 | 安全输出 | 2个PNP输出 | 2个PNP输出 | 2个PNP输出 |
复位输入 | 手动/自动 | 手动/自动 | 手动/自动 | |
| 安全光幕选型提醒事项 |
•保护上肢应选择20mm分辩率（请注意计算安全距离）
•保护下肢请使用40mm分辩率（请注意计算安全距离）
•检测人体进入请使用300mm分辩率(请注意复位及防重启)
安全回路模块
安全回路模块
· 通用型安全回路搭建模块
· 是一款可组态安全控制模块，支持多种开关型安全元件输入。
· 可选3组-6组安全元件输入
· 可利用组态软件，设定安全控制逻辑，满足多种现场应用需求。
产品名称 | 型号 | 安全输入3CH | 输出 | 订货编号 |
安全继电器 | SR103系列 | 1组安全产品 | 3N/O+1N/C | 详见产品资料 |
安全继电器 | SR301系列 | 3组安全产品 | 2N/O | |
安全继电器 | SR601系列 | 6组安全产品 | 2N/O+4Tr | |
